六角拉削

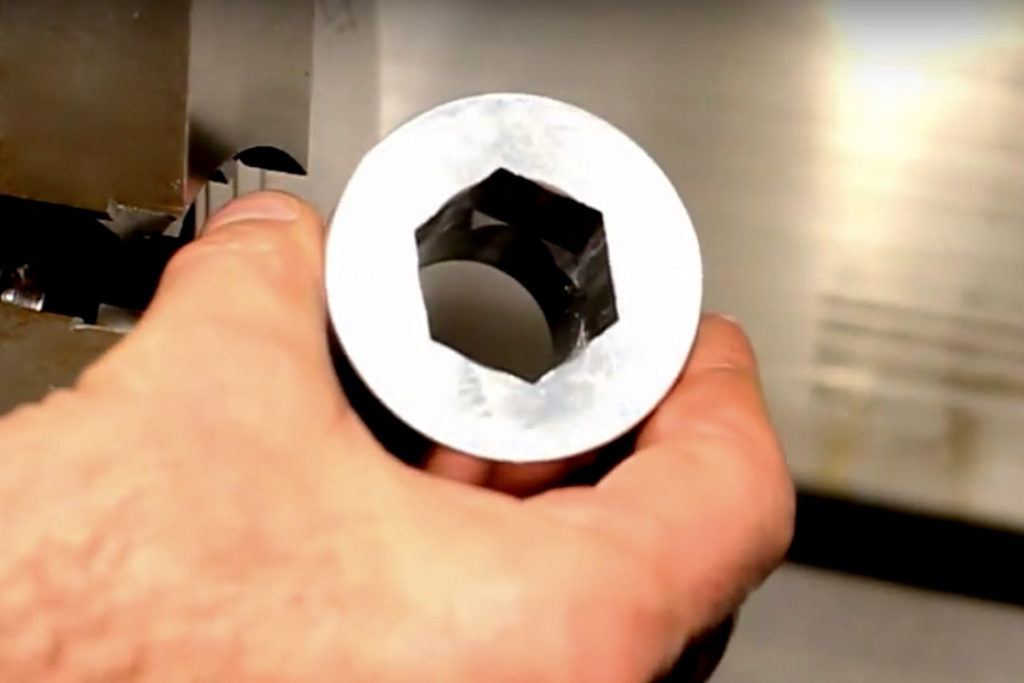

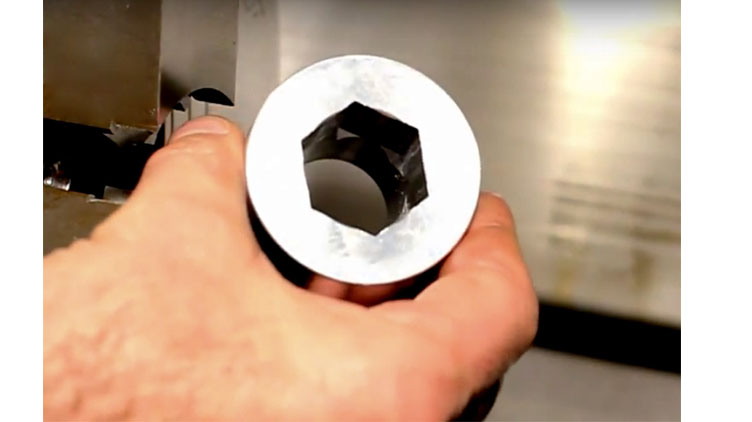

開六角孔、拉刀六角型材 在C軸數(shù)控車床上的應(yīng)用 高耐磨性和抗沖擊性，延長刀片壽命和高表面質(zhì)量 最大的公差選擇 重磨可能性 硬化高達 72 HRC 和 TIN 涂層
六角拉削刀具
拉削
刀具

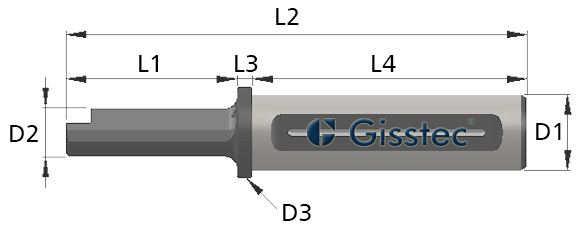

軸?25L1 (毫米) L2 (毫米) L3 (毫米) L4 (毫米) D1 (毫米) D2 (毫米) D3 (毫米) 對準器 螺紋式
驅(qū)動器擰緊 最小。孔直徑 (mm) 重量（克） UT-HEX-9/11-25 30 129 9 90 25 8 30 PN-1 T08 VN-1 9 0,388 UT-HEX-11/17-25 40 139 9 90 25 10 30 PN-1 T08 VN-1 11 0,368 UT-HEX-17/28-25 56 155 9 90 25 15 30 PN-2 T15 VN-2 17 0,647 UT-HEX-28/37-25 86 185 9 90 25 25 30 PN-3 T20 VN-3 28 1.390 UT-HEX-37/45-25 126 225 9 90 25 35 45 PN-4 T20 VN-3 37 1.490 軸?32 UT-HEX-9/11-32 30 139 9 100 32 8 38 PN-1 T08 VN-1 9 0,673 UT-HEX-11/17-32 40 149 9 100 32 10 38 PN-1 T08 VN-1 11 0,672 UT-HEX-17/28-32 56 165 9 100 32 15 38 PN-2 T15 VN-2 17 0,935 UT-HEX-28/37-32 86 195 9 100 32 25 38 PN-3 T20 VN-3 28 1.157 UT-HEX-37/45-32 126 235 9 100 32 35 45 PN-4 T20 VN-3 37 1.850 UT-HEX-45/70-32 140 249 9 100 32 40 45 PN-5 布魯格 5 VN-4 45 1.950 六角拉削刀片
拉削

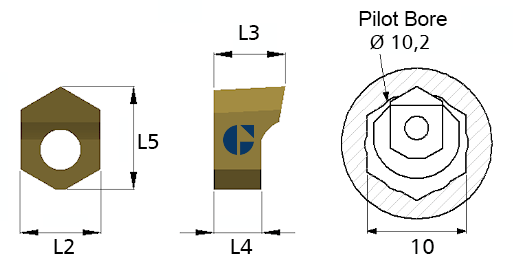

刀片六角 (mm) 六邊形
（英寸）L2 (毫米) L3 (毫米) L4 (毫米) L5 (毫米) 工具 磨
架IN-HEX-9/11 9-11 0,354/0,433 6 7 5 7,5 UT-HEX-9/11 RF-1 IN-HEX-11/17 11-17 0,433/0,669 6 7 5 8 UT-HEX-11/17 RF-1 IN-HEX-17/28 17-28 0,669/1,102 10 9 6 13,5 UT-HEX-17/28 RF-2 IN-HEX-28/37 28-37 1,102/1,456 13 14 10 18,5 UT-HEX-28/37 RF-3 IN-HEX-37/45 37-45 1,456/1,771 18 14 10 22 UT-HEX-37/45 RF-4 IN-HEX-45/70 45-70 1,771/2,755 26 16 10 30 UT-HEX-45/70 RF-5
